adidas PILLARFORCE FX

Säulen-Padelcourt aus Stahl mit 10-mm-Sicherheitsglas, nach außen geneigten Lichtmasten und IFS®-Montagesystem.

TypDoppel
Spielfeld10 × 20 m
SeriePILLARFORCE
HerstellerAFP Courts

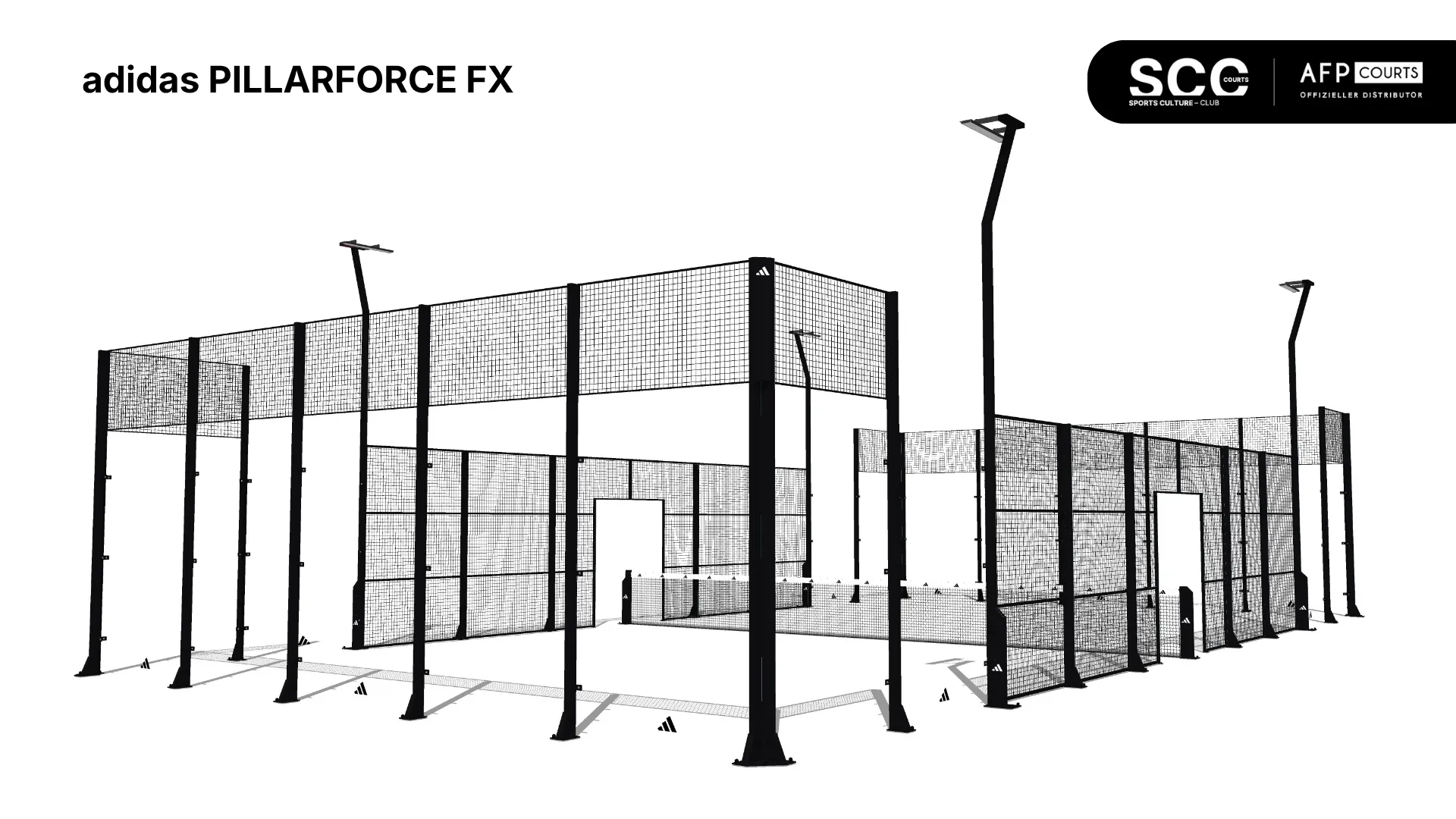

adidas PILLARFORCE FX – Technische Ansicht 1

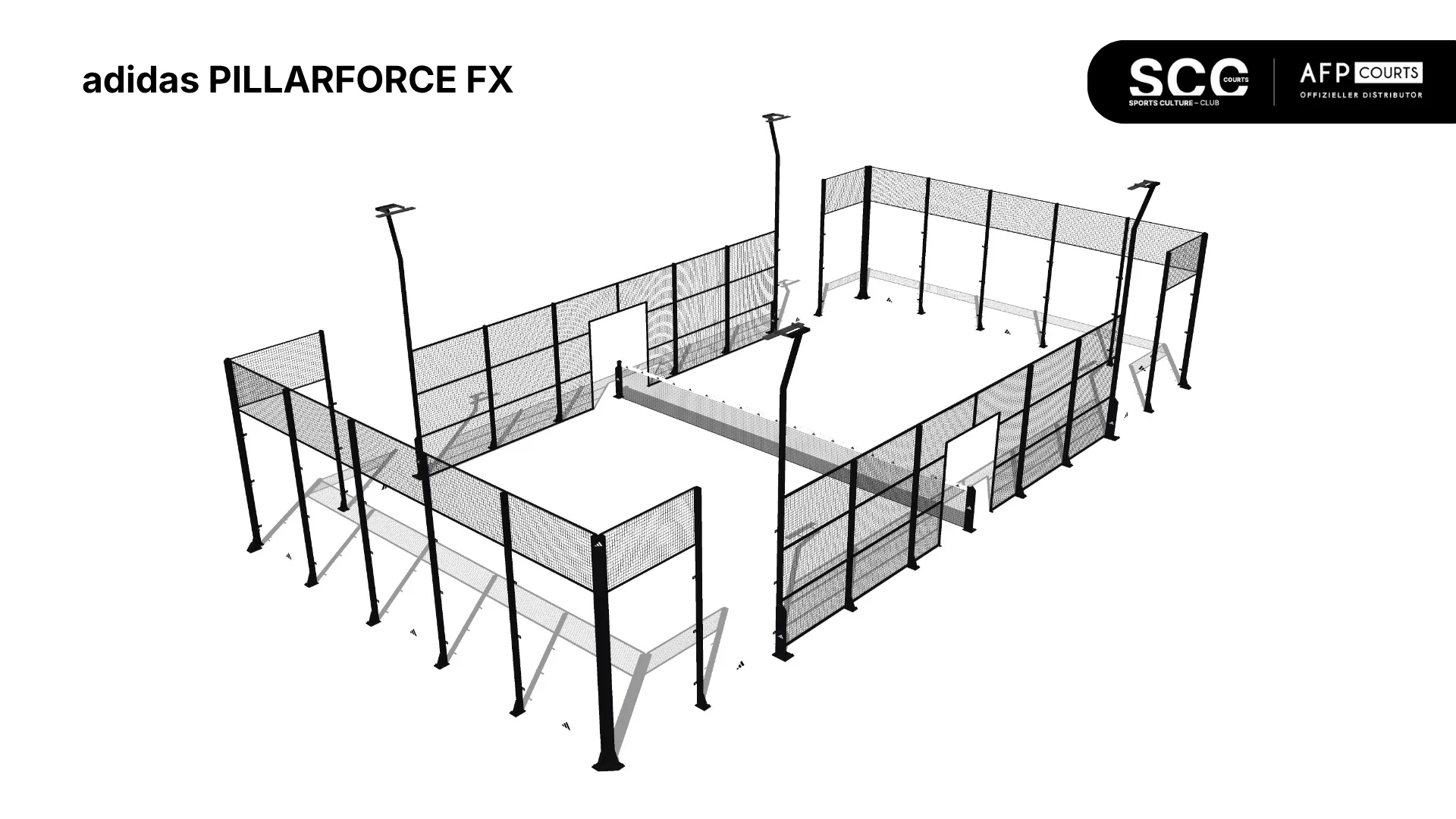

adidas PILLARFORCE FX – Technische Ansicht 2

adidas PILLARFORCE FX – Technische Ansicht 3

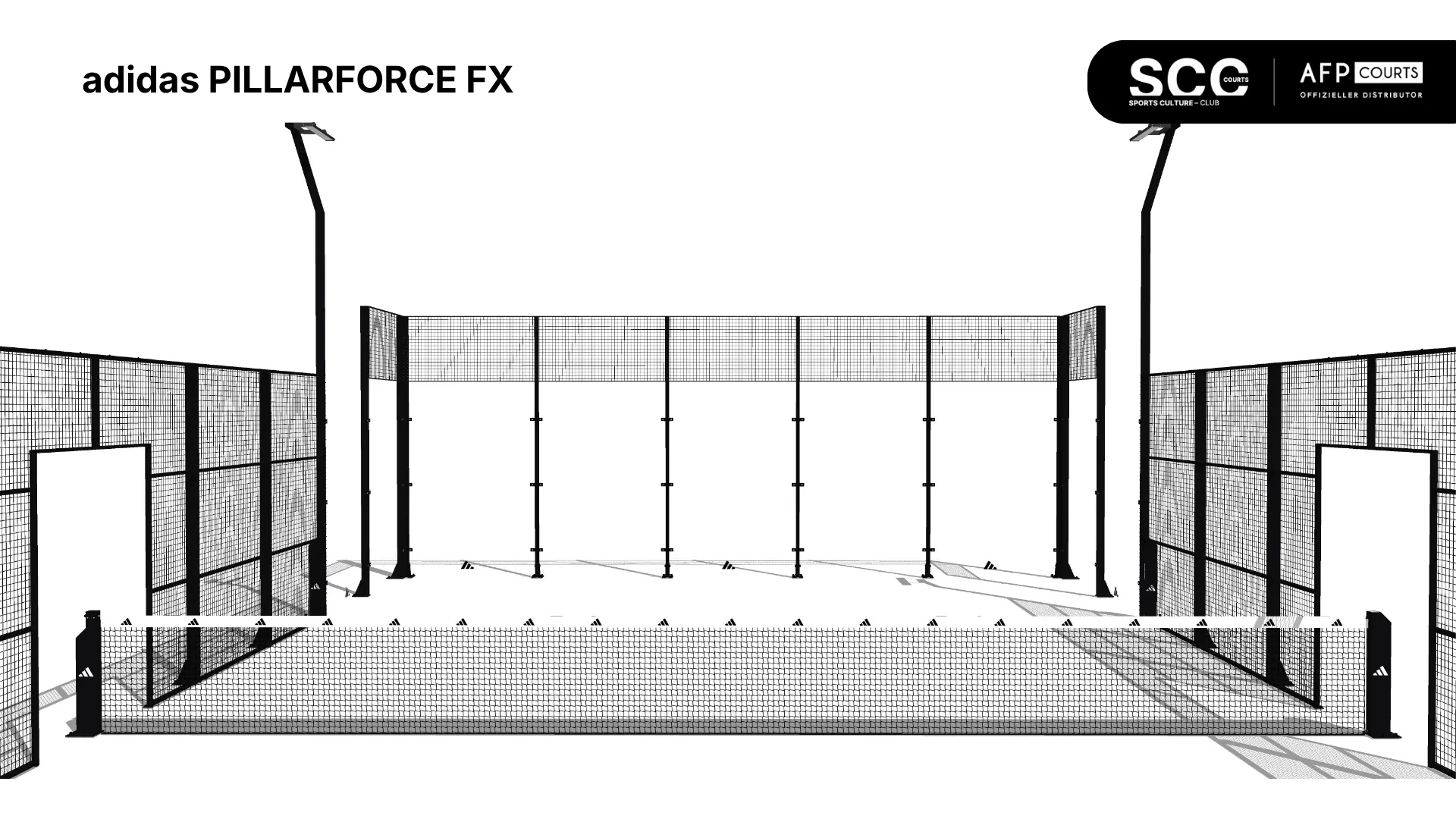

adidas PILLARFORCE FX – Technische Ansicht 4

1 / 7

Das Modell

Darum PILLARFORCE FX.

Der PILLARFORCE FX ist ein Säulen-Court aus Stahl (mind. S235JR) mit 100×50×2 mm Säulen, ausgelegt nach UNE 147201:2024 und statisch nach Eurocodes berechnet. Die Lichtmasten sind im oberen Bereich nach außen geneigt, damit die Strahler das Spiel und den Ballflug nicht stören. Das Insert Fixation System (IFS®) trennt Ankerplatten und Säulen und erleichtert Transport und Montage.

Stahlsäulen 100×50×2 mm (S235JR)
10 mm ESG, 18 Scheiben à 3×2 m
Lichtmasten oben nach außen geneigt
IFS®-System, Ankerplatten mit KTL (C5M)
adidas Echtheitsplakette mit Seriennummer

Datenblatt

Technische Daten

Angaben laut Hersteller AFP Courts – das vollständige Datenblatt gibt es hier als PDF. Detailzeichnungen und Statik auf Anfrage.

Datenblatt als PDF

Spielfeld: 10 × 20 m (Doppel)
Abmessungen: Maße nach den Padel-Spielregeln der IPF (Doppelcourt); Außenmaß lt. technischer Zeichnung 10,060 × 20,030 m
Struktur: Stahlsäulen 100×50×2 mm, Stahl mind. S235JR (UNE-EN 10025-1), Schweißung im zertifizierten Werk (UNE-EN 15614); adidas Netzpfosten 160×80 mm; Lichtmasten mit dekorativer Verstärkung und nach außen geneigtem Oberteil; Ankerplatte Lichtmast 250×310 mm
Glas: 10 mm Einscheiben-Sicherheitsglas (ESG), 18 Scheiben à 1995×2995 mm (Module 3×2 m); UNE-EN 12150, Stoß-/Bruchfestigkeit Typ C nach UNE-EN 12600:2003, CE-Kennzeichnung; Befestigung über Senkbohrungen mit Edelstahlschrauben A4 (DIN 7991 M8×35, DIN 985, DIN 9021), PE-Konus und Neopren/Gummi 5–8 mm Abstand zur Struktur
Gitter: Starre geschweißte Stahlgitter 50×50×4 mm (UNE-EN 10223-4), Rahmen aus 40×25 mm und 40×10 mm Rohren; durchgehend gefaltete Gitterfelder 3×2 m als Anti-Verletzungs-System
Beleuchtung: Optionen lt. Datenblatt: LED-Strahler 210 W, 240 LEDs, 30429 lm, 4000 K, 145 lm/W, IP66/IK08; oder AFP Modular Lineal Lighting 240/320/500 W, bis 38400/51200/80000 lm, 5000 K, IP66/IK10. Anzahl je Court nicht angegeben
Oberfläche: Säulen und Gitter mit ofengehärteter Polyester-Pulverbeschichtung (Vorbehandlung inkl. Nébula-Passivierung, zinkfreie Epoxid-Grundierung mit HDC-Technologie); Korrosionsschutz der Struktur C4 nach UNE-EN ISO 12944-2:2018; Ankerplatten kataphoretisch beschichtet (C5M)
Verankerung: Insert Fixation System (IFS®, Gebrauchsmuster ES1294253U): Ankerplatten getrennt von den Säulen; Bodenverankerung mit M16×145
Normen: UNE 147201:2024; Statik nach Eurocodes (UNE-EN 1993, UNE-EN 1090); UNE-EN 10025-1; UNE-EN 15614; UNE-EN 10223-4; Glas UNE-EN 12150, UNE-EN 12600:2003, UNE-EN 12150-2:2005 (CE); UNE-EN ISO 12944-2:2018; Maße nach IPF-Spielregeln
Weiteres: Padelnetz 3 mm stark, 45 mm Maschen, inkl. Befestigungssystem; adidas Branding auf Netzpfosten, 9-cm-Netzband, Glas, Lichtmasten und Ecksäulen; Echtheitszertifikat mit Seriennummer. Garantie: Ankerplatten mit KTL 15 Jahre, Stahlteile ohne KTL 5 Jahre, Glas 5 Jahre, AFP Modular-Licht 5 Jahre, Beghelli-Strahler 4 Jahre
