adidas PILLARFORCE ALU

Säulen-Padelcourt mit gerundeten Aluminiumsäulen aus Hydro-Recyclingaluminium und Qualicoat-Seaside-Beschichtung.

TypDoppel
Spielfeld10 × 20 m
SeriePILLARFORCE
HerstellerAFP Courts

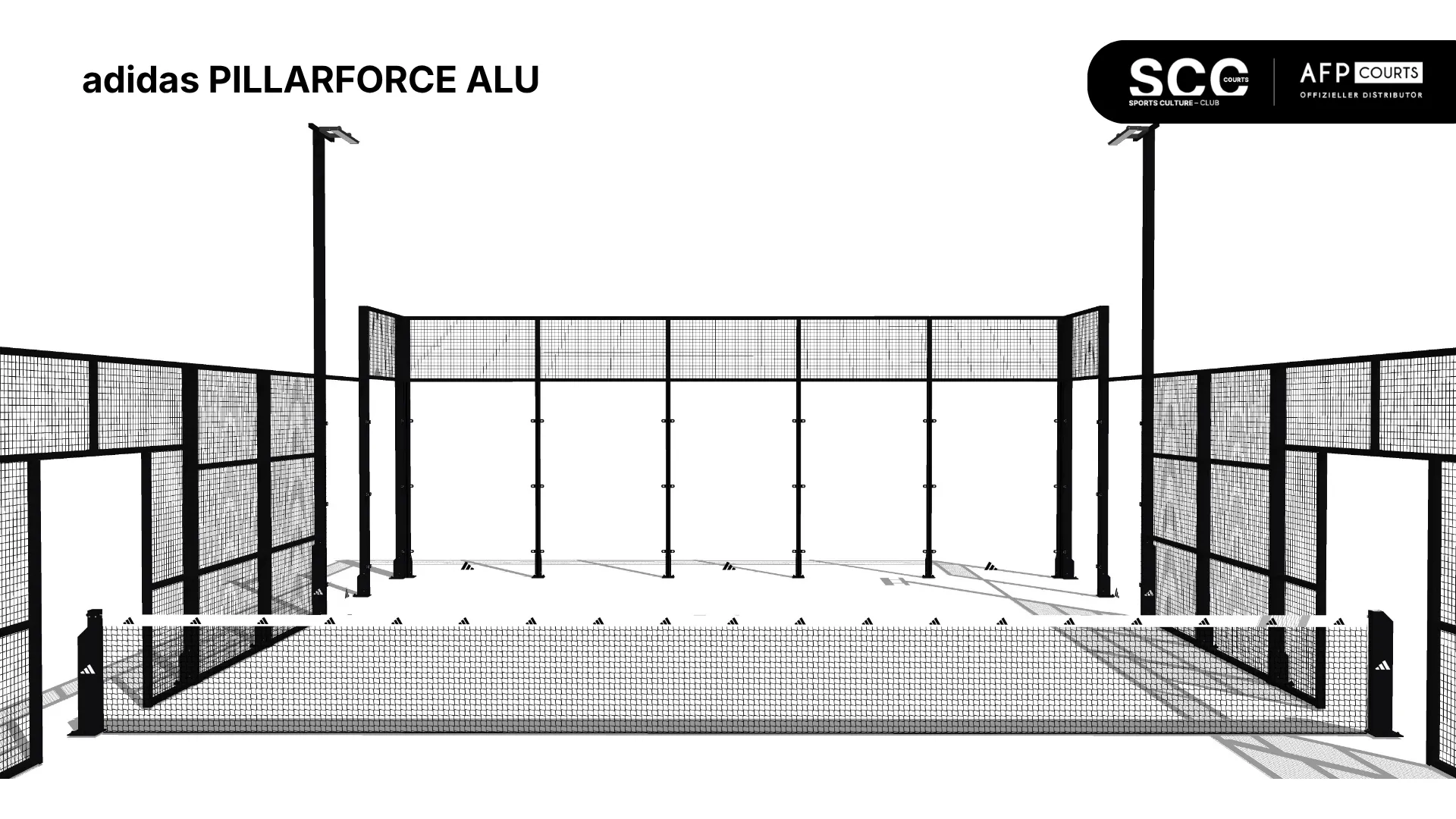

adidas PILLARFORCE ALU – Technische Ansicht 1

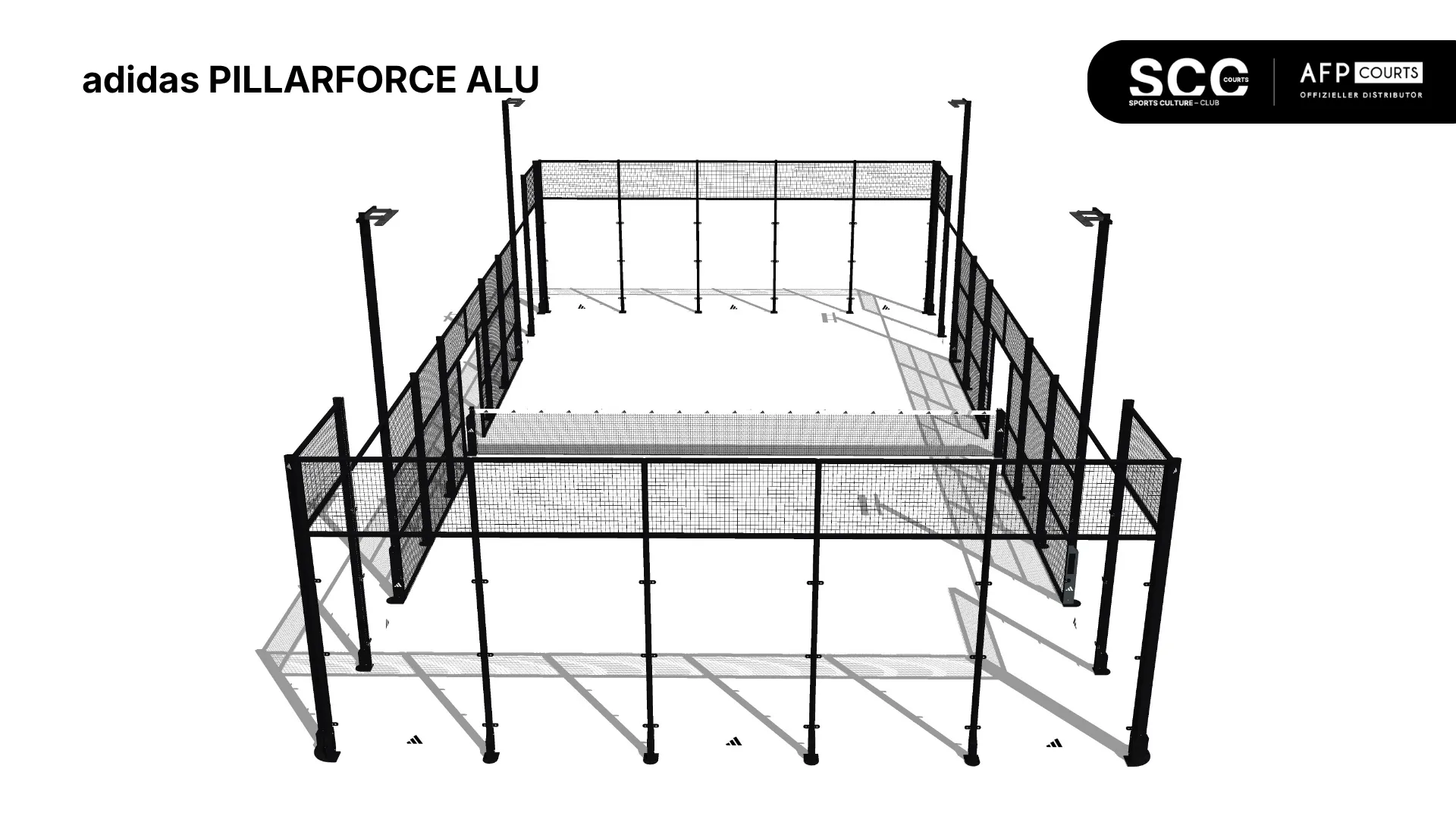

adidas PILLARFORCE ALU – Technische Ansicht 2

adidas PILLARFORCE ALU – Technische Ansicht 3

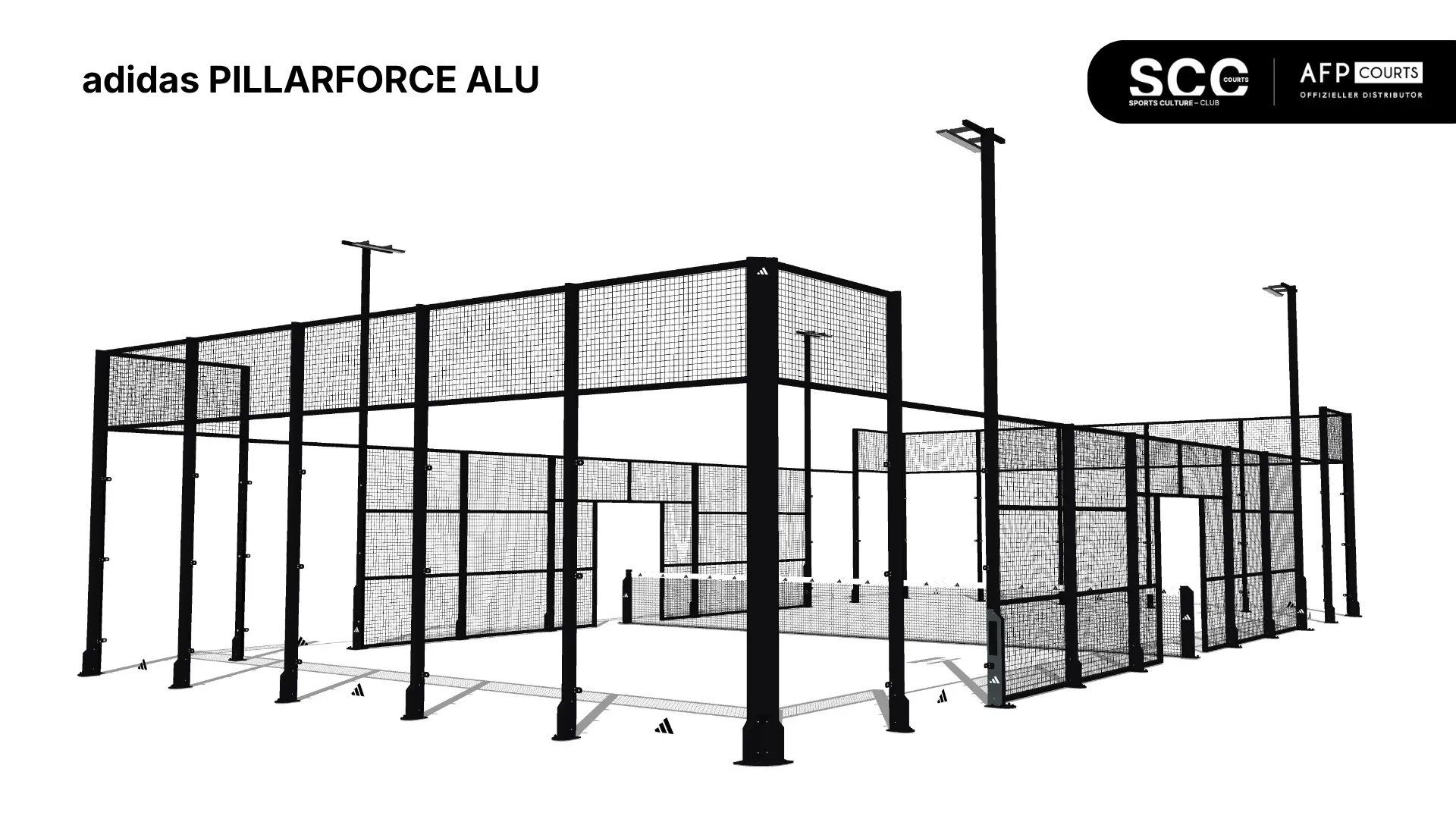

adidas PILLARFORCE ALU – Technische Ansicht 4

1 / 5

Das Modell

Darum PILLARFORCE ALU.

Der PILLARFORCE ALU nutzt exklusive gerundete Aluminiumprofile 133×66×2 mm (EN AW-6063, T6), entwickelt mit Hydro. Seit September 2022 werden die Aluprofile aus Hydro RESTORE gefertigt (80 % Recyclingmaterial). Die Qualicoat-Seaside-Lackierung bietet Korrosionsschutz für die Alu-Struktur bis C5M; Gitter und Halterungen werden ohne Schweißen verschraubt.

Alu-Säulen 133×66×2 mm, EN AW-6063 T6
Hydro RESTORE: 80 % Recyclingaluminium
Qualicoat Seaside, Schutz bis C5M
Montage ohne Schweißen (ITEM-System)
15 Jahre Garantie auf Aluprofile

Datenblatt

Technische Daten

Angaben laut Hersteller AFP Courts – das vollständige Datenblatt gibt es hier als PDF. Detailzeichnungen und Statik auf Anfrage.

Datenblatt als PDF

Spielfeld: 10 × 20 m (Doppel)
Abmessungen: Maße nach den Padel-Spielregeln der IPF (Doppelcourt); Außenmaß lt. technischer Zeichnung 10,066 × 20,03 m
Struktur: Gerundete Aluminiumsäulen 133×66×2 mm, Legierung EN AW-6063 [Al Mg0,7Si], Zustand T6 (UNE-EN 755-2), mit Hydro entwickelt; Säulen über 60×60 mm Profil (60 cm hoch) in 12 mm starke, verstärkte Ankerplatten gesteckt, verbunden mit 2 × DIN933 M10 und 3 × EJOT ALtracs Plus; Glashalter 70×50 mm aus vorverzinktem, lackiertem Stahl mit ITEM-Schrauben/Nutensteinen; adidas Spezial-Netzpfosten
Glas: 10 mm Einscheiben-Sicherheitsglas (ESG), 18 Scheiben à 1995×2995 mm (Module 3×2 m); UNE-EN 12150, Typ C nach UNE-EN 12600:2003, CE-Kennzeichnung; Befestigung mit Edelstahlschrauben A4 (DIN 7991 M8×30), schwarzem PE-Konus und Neopren/Gummi 5–8 mm
Gitter: Geschweißtes Stahlgitter 50×50/4 (UNE-EN 10223-4) aus 3,8 mm verzinktem Draht mit Korrosionsschutzgrundierung, gerahmt mit Aluprofilen 50×50×1,7 mm; Verbindung zu den Säulen mit ITEM-Verbindungssätzen, seitlich gefaltet (Anti-Verletzungs-System); keine Schweißarbeiten nötig
Beleuchtung: Optionen lt. Datenblatt: LED-Strahler 210 W, 240 LEDs, 30429 lm, 4000 K, IP66/IK08; oder AFP Modular Lineal Lighting 240/320/500 W, bis 38400/51200/80000 lm, 5000 K, IP66/IK10. Anzahl je Court nicht angegeben
Oberfläche: Aluprofile mit Qualitätssiegel Qualicoat Seaside lackiert (Korrosionsschutz C5M nach UNE-EN ISO 12944-2:2018); Ankerplatten kataphoretisch beschichtet (15–25 μm KTL + 60–100 μm Pulver, C5M nach EN ISO 12944-6:2018); Gitter, Halter und Netzpfosten mit ofengehärteter Polyester-Pulverbeschichtung
Verankerung: Verstärkte Ankerplatten 12 mm mit eingesteckten Säulen (60×60 mm Profil, 60 cm); Bodendübel im Datenblatt nicht spezifiziert
Normen: UNE 147201:2024; Statik nach EN 1990 (Eurocode 0), EN 1991 (Eurocode 1), EN 1999 (Eurocode 9); UNE-EN 755-2; UNE-EN 10223-4; Glas UNE-EN 12150, UNE-EN 12600:2003, UNE-EN 12150-2:2005 (CE); Qualicoat Seaside; UNE-EN ISO 12944-2:2018, EN ISO 12944-6:2018; ASI-Umweltproduktdeklaration (Hydro); Maße nach IPF-Spielregeln
Weiteres: Padelnetz 45 mm Maschen mit 9-cm-Band und adidas Logo; adidas Logo auf allen Ecksäulen; Echtheitszertifikat mit Seriennummer; Vinyl-Glasaufkleber. Garantie: Aluprofile 15 Jahre, Ankerplatten mit KTL 15 Jahre, Stahlteile ohne KTL 5 Jahre, Glas 5 Jahre, AFP Modular-Licht 5 Jahre, Beghelli-Strahler 4 Jahre
