adidas PILLARFORCE RF

Verstärkter Säulen-Padelcourt aus Stahl mit 1 m hoher Säulenverstärkung und großen 20-mm-Ankerplatten.

TypDoppel
Spielfeld10 × 20 m
SeriePILLARFORCE
HerstellerAFP Courts

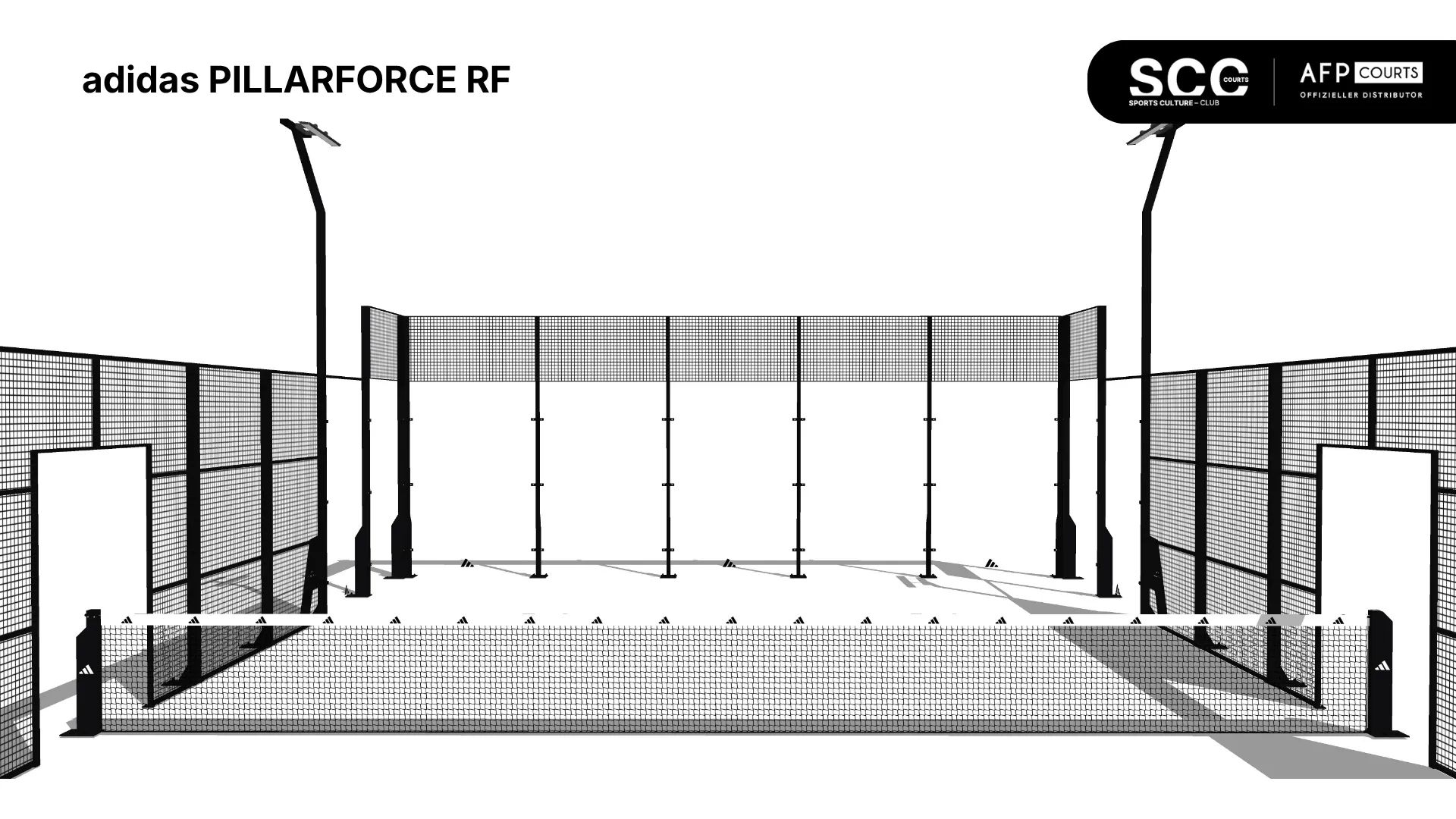

adidas PILLARFORCE RF – Technische Ansicht 1

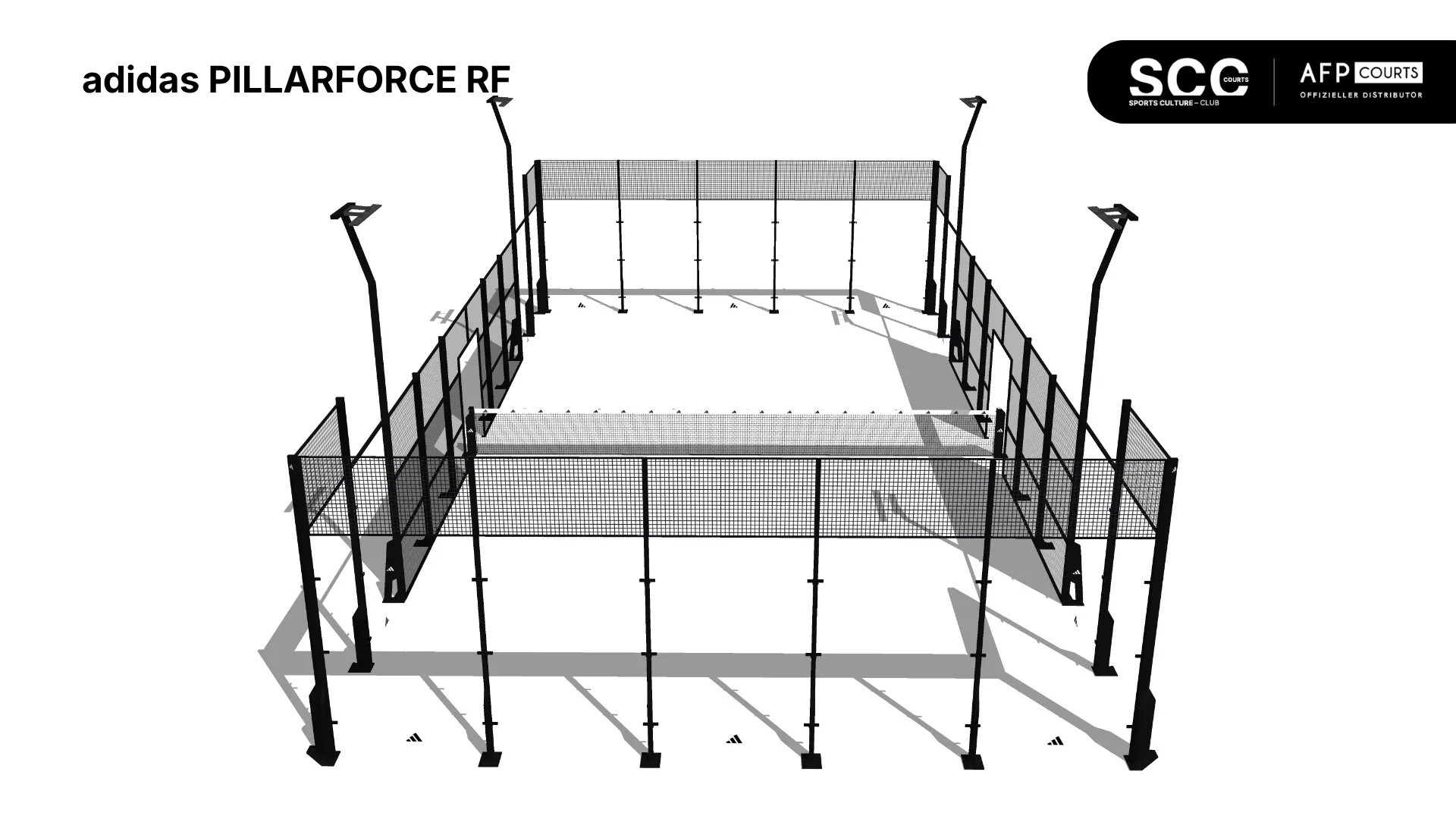

adidas PILLARFORCE RF – Technische Ansicht 2

adidas PILLARFORCE RF – Technische Ansicht 3

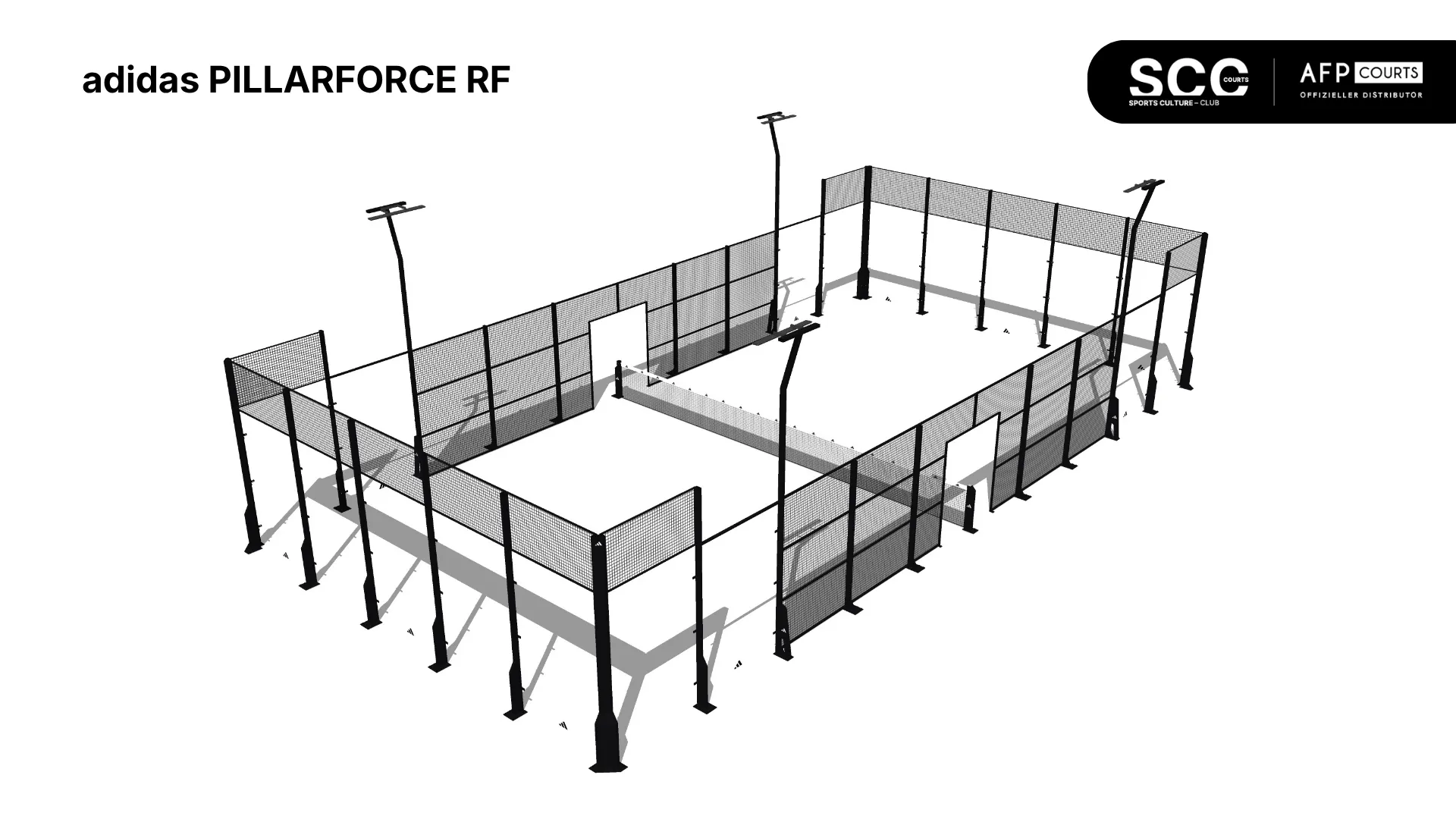

adidas PILLARFORCE RF – Technische Ansicht 4

1 / 5

Das Modell

Darum PILLARFORCE RF.

Der PILLARFORCE RF ist die verstärkte Säulen-Variante: Alle Säulen mit Glaskontakt (100×50×2-3 mm) haben eine 1 m hohe Verstärkung. Größere Ankerplatten (310×250 mm, 20 mm stark) mit 6 Ankerpunkten sorgen für zusätzliche Stabilität. Das Datenblatt bezeichnet ihn als Säulen-Court mit der höchsten Widerstandsfähigkeit.

Säulen 100×50×2-3 mm, 1 m Verstärkung
Ankerplatten 310×250×20 mm, 6 Ankerpunkte
10 mm ESG, 18 Scheiben à 3×2 m
Lichtmasten oben nach außen geneigt
Gefaltete Gitter als Verletzungsschutz

Datenblatt

Technische Daten

Angaben laut Hersteller AFP Courts – das vollständige Datenblatt gibt es hier als PDF. Detailzeichnungen und Statik auf Anfrage.

Datenblatt als PDF

Spielfeld: 10 × 20 m (Doppel)
Abmessungen: Maße nach den Padel-Spielregeln der IPF (Doppelcourt)
Struktur: Stahlsäulen 100×50×2-3 mm mit 1 m hoher Verstärkung an allen Säulen mit Glaskontakt; Stahl mind. S235JR (UNE-EN 10025-1), Schweißung im zertifizierten Werk (UNE-EN 15614); adidas Netzpfosten 160×80 mm; Lichtmasten mit dekorativer Verstärkung und nach außen geneigtem Oberteil
Glas: 10 mm Einscheiben-Sicherheitsglas (ESG), 18 Scheiben à 1995×2995 mm (Module 3×2 m); UNE-EN 12150, Typ C nach UNE-EN 12600:2003, CE-Kennzeichnung; Befestigung über Senkbohrungen mit Edelstahlschrauben A4 (DIN 7991 M8×35), PE-Konus und Neopren/Gummi 5–8 mm
Gitter: Starre geschweißte Stahlgitter 50×50×4 mm (UNE-EN 10223-4), Rahmen aus 40×25 mm und 40×10 mm Rohren; durchgehend gefaltete Gitterfelder 3×2 m als Anti-Verletzungs-System
Beleuchtung: Optionen lt. Datenblatt: LED-Strahler 210 W, 240 LEDs, 30429 lm, 4000 K, IP66/IK08; oder AFP Modular Lineal Lighting 240/320/500 W, bis 38400/51200/80000 lm, 5000 K, IP66/IK10. Anzahl je Court nicht angegeben
Oberfläche: Säulen und Gitter mit ofengehärteter Polyester-Pulverbeschichtung (Nébula-Passivierung, zinkfreie Epoxid-Grundierung mit HDC-Technologie); Korrosionsschutz der Struktur C4 nach UNE-EN ISO 12944-2:2018
Verankerung: Ankerplatten 310×250 mm, 20 mm stark, mit 6 Ankerpunkten; Bodenverankerung mit M16×145
Normen: UNE 147201:2024; Statik nach Eurocodes (UNE-EN 1993, UNE-EN 1090); UNE-EN 10025-1; UNE-EN 15614; UNE-EN 10223-4; Glas UNE-EN 12150, UNE-EN 12600:2003, UNE-EN 12150-2:2005 (CE); UNE-EN ISO 12944-2:2018; Maße nach IPF-Spielregeln
Weiteres: Padelnetz 3 mm stark, 45 mm Maschen, 9-cm-Netzband mit adidas Logo; adidas Branding auf Netzpfosten, Glas, Lichtmasten und Ecksäulen; Echtheitsplakette mit Seriennummer. Kein IFS® und keine KTL-Ankerplatten im Datenblatt genannt. Garantie: Stahlteile 5 Jahre, Glas 5 Jahre, AFP Modular-Licht 5 Jahre, Beghelli-Strahler 4 Jahre
