redsport Panoramic AFP

Panorama-Padelcourt mit 12-mm-Glas, geraden Lichtmasten, Visieren an den Stirnseiten und IFS®-System.

TypDoppel
Spielfeld10 × 20 m
SeriePanoramic
HerstellerAFP Courts

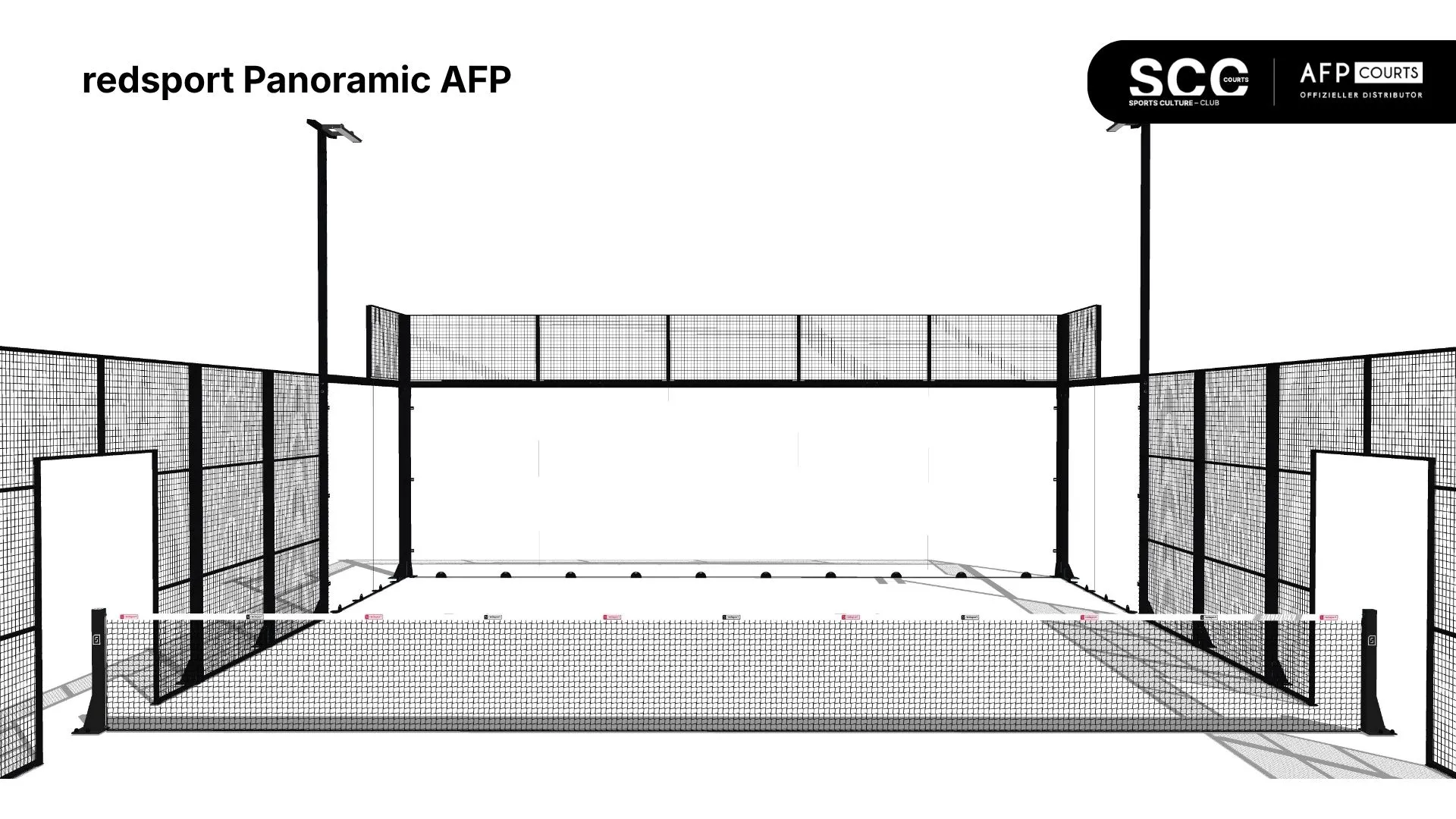

redsport Panoramic AFP – Technische Ansicht 1

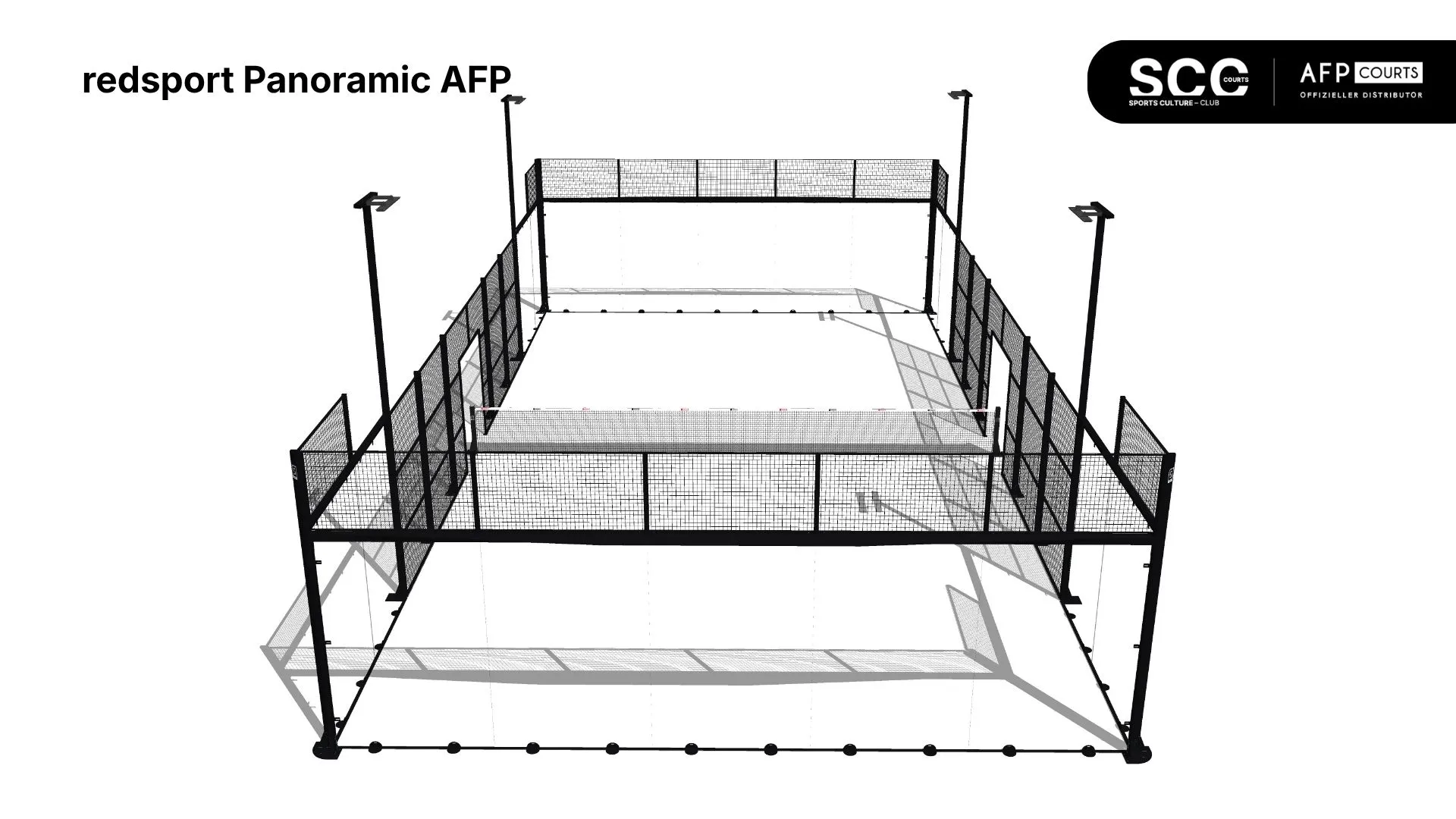

redsport Panoramic AFP – Technische Ansicht 2

redsport Panoramic AFP – Technische Ansicht 3

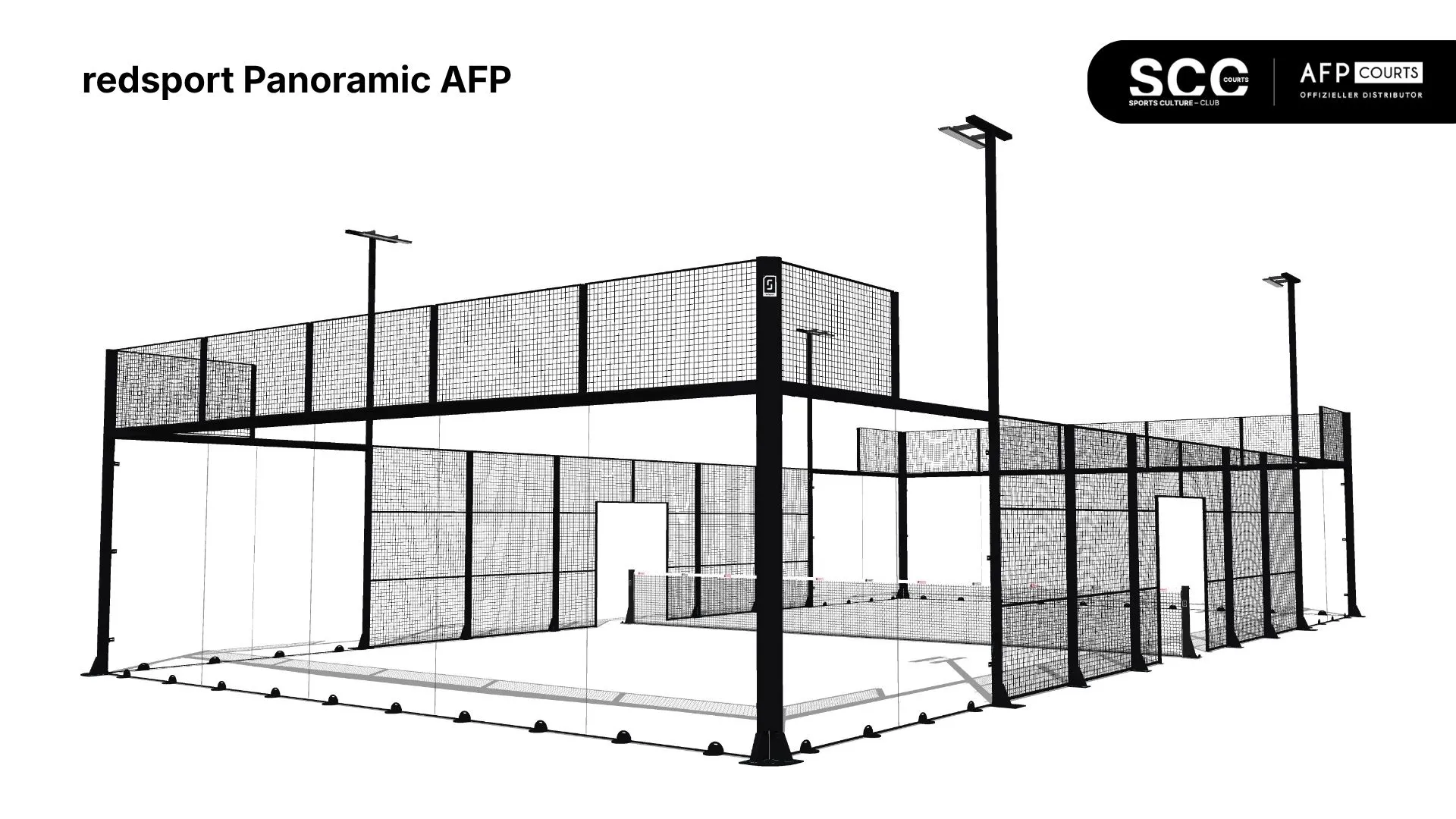

redsport Panoramic AFP – Technische Ansicht 4

1 / 5

Das Modell

Darum Panoramic AFP.

Der redsport AFP Panoramic+ ist ein Panorama-Court aus Stahl mit 100×50×2 mm Säulen und 100×50×3 mm Ecksäulen. Er ist mit 12 mm Sicherheitsglas, geraden Lichtmasten und Visieren an den Stirnseiten ausgestattet. Das IFS®-System trennt Ankerplatten und Säulen, die Ankerplatten sind kataphoretisch beschichtet.

12 mm ESG, 18 Scheiben 1996×2995 mm
Ecksäulen 100×50×3 mm
Gerade Lichtmasten, Visiere
IFS®-System, Ankerplatten mit KTL (C5M)
redsport Netzpfosten 80×80 mm

Datenblatt

Technische Daten

Angaben laut Hersteller AFP Courts – das vollständige Datenblatt gibt es hier als PDF. Detailzeichnungen und Statik auf Anfrage.

Datenblatt als PDF

Spielfeld: 10 × 20 m (Doppel)
Abmessungen: Maße nach den Padel-Spielregeln der IPF (Doppelcourt); Außenmaß lt. technischer Zeichnung 10,060 × 20,030 m
Struktur: Stahlsäulen 100×50×2 mm, Ecksäulen 100×50×3 mm; Stahl mind. S235JR (UNE-EN 10025-1), Schweißung im zertifizierten Werk (UNE-EN 15614); gerade Lichtmasten; redsport Netzpfosten 80×80 mm; Visiere an den Stirnseiten
Glas: 12 mm Einscheiben-Sicherheitsglas (ESG), 18 Scheiben à 1996×2995 mm (Module 3×2 m; je 6 links, mittig, rechts); UNE-EN 12150, Typ C nach UNE-EN 12600:2003 (1C1), 200 K, CE-Kennzeichnung; Befestigung mit Edelstahlschrauben A4 (DIN 7991 M8×35), PE-Konus und Neopren/Gummi 5–8 mm
Gitter: Starre geschweißte Stahlgitter 50×50×4 mm (UNE-EN 10223-4), Rahmen aus 40×25 mm und 40×10 mm Rohren; durchgehend gefaltete Gitterfelder 3×2 m als Anti-Verletzungs-System
Beleuchtung: Optionen lt. Datenblatt: LED-Strahler 210 W, 240 LEDs, 30429 lm, 4000 K, IP66/IK08; oder AFP Modular Lineal Lighting 240/320/500 W, bis 38400/51200/80000 lm, 5000 K, IP66/IK10. Anzahl je Court nicht angegeben
Zugänge: Zwei Zugangsöffnungen nach den Vorgaben des Padelverbands, World-Padel-Tour-Ausgang auf 2,20 m Höhe (lt. Datenblatt 2024)
Oberfläche: Säulen und Gitter mit ofengehärteter Polyester-Pulverbeschichtung (Nébula-Passivierung, zinkfreie Epoxid-Grundierung mit HDC-Technologie); Korrosionsschutz der Struktur C4 nach UNE-EN ISO 12944-2:2018; Ankerplatten kataphoretisch beschichtet (C5M)
Verankerung: Insert Fixation System (IFS®, Gebrauchsmuster ES1294253U): Ankerplatten getrennt von den Säulen; Bodenverankerung mit Spreizdübeln M16×145 und M12×120
Normen: UNE 147201:2024; Statik nach Eurocodes (UNE-EN 1993, UNE-EN 1090); UNE-EN 10025-1; UNE-EN 15614; UNE-EN 10223-4; Glas UNE-EN 12150, UNE-EN 12600:2003, UNE-EN 12150-2:2005 (CE); UNE-EN ISO 12944-2:2018; Maße nach IPF-Spielregeln
Weiteres: Padelnetz 3 mm stark, 45 mm Maschen, 9-cm-Band mit Logo; redsport Branding auf Netzpfosten, Netzband und Ecksäulen; Echtheitsplakette mit Seriennummer. Ergänzend lt. Datenblatt 2024: Ausgang 2,20 m, Gitter mit verdeckter Roboterschweißung. Garantie: Ankerplatten mit KTL 15 Jahre, Stahlteile 5 Jahre, Glas 5 Jahre, AFP Modular-Licht 5 Jahre, Beghelli-Strahler 4 Jahre
